Tableros Inalámbricos Emisor

Un cliente especializado en la fabricación de explosivos para el sector minero nos solicitó el desarrollo de una solución tecnológica innovadora que permita el encendido a distancia de una bomba de agua, ubicada en un pozo de almacenamiento a más de 1 kilómetros de distancia. El objetivo fue garantizar el accionamiento remoto del sistema de bombeo, optimizando así la operación y reduciendo la necesidad de desplazamientos físicos en zonas de difícil acceso.

Diseñamos una solución innovadora y accesible para accionar un motor a una distancia de 1.5 km mediante comunicación inalámbrica. El proyecto contempló la implementación de dos tableros: un tablero emisor, encargado de recibir la señal de encendido o apagado desde el punto de control, y un tablero receptor, instalado junto al motor de la bomba, que interpreta la señal y activa el sistema de bombeo.

Soluciones implementadas

Mediante la tecnología implementada con la marca Phoenix contact logramos optimizar los costos de materiales y mano de obra que se consideran en un arranque convencional, evitando instalación de cables de fuerza, trabajos civiles. Eso es fue posible por la tecnología que utilizamos los equipos Phoenix; en el tablero emisor se utilizó un transceptor de radio “Radioline” de 2,4 Ghz con un módulo de 4 entradas digitales para enviar los comandos de prender y apagar la bomba, esto es posible con una antena direccional de 2.4-5 Ghz. Mientras que el tablero receptor tiene el transceptor con un módulo de 4 salidas digitales para recibir las señales y accionar el motor, de igual forma cuenta con una antena omnidireccional para captar la señal emitida.

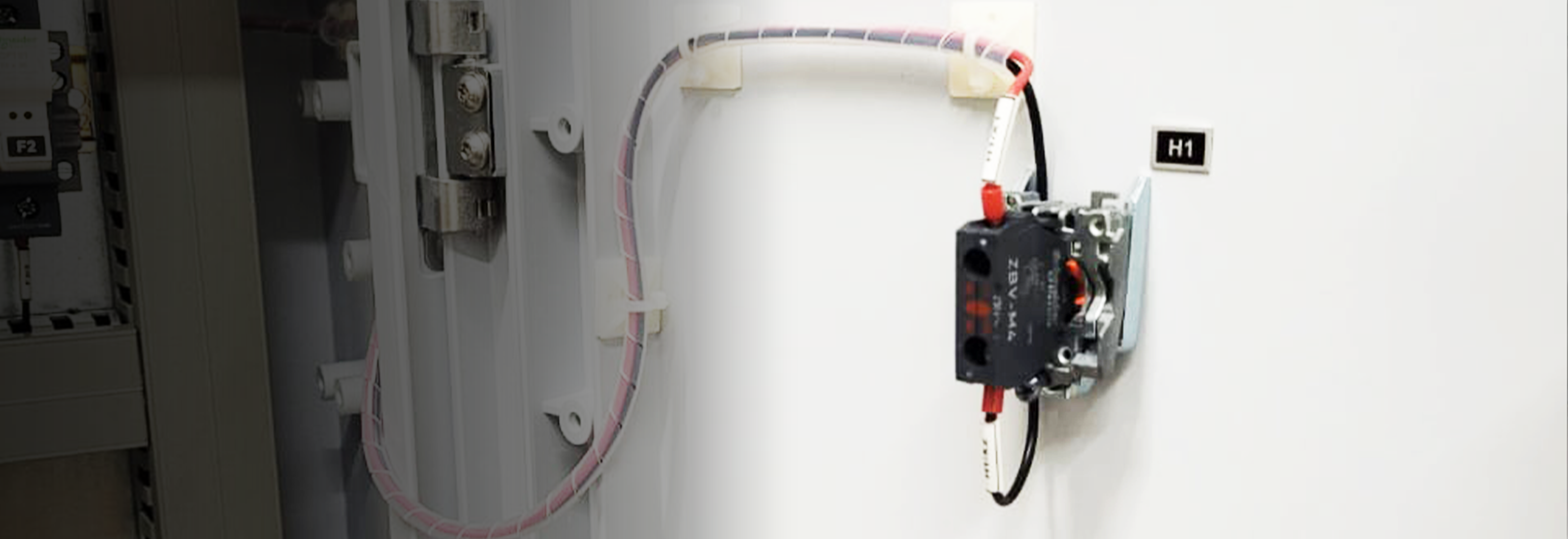

Los tableros emisor y receptor fueron implementados en gabinetes Rittal de poliéster, diseñados específicamente para operar en entornos agresivos. Gracias a su grado de protección IP66 y NEMA 4X, estos tableros garantizan una alta resistencia al polvo, al agua y a condiciones ambientales exigentes, asegurando así la durabilidad y el óptimo funcionamiento de los componentes eléctricos en su interior.

Resultados

Selección de componentes accesibles y disponibles en stock para optimizar costos.

Diseño de tableros adaptados al espacio disponible.

Conexión inalámbrica exitosa validada mediante pruebas en campo con el cliente.

Desafios

Ajustar el diseño y los componentes a un presupuesto limitado sin comprometer la funcionalidad. Además, se Implementó una comunicación inalámbrica confiable en condiciones reales de operación.

Participación del Equipo

Esta solución fue diseñada por nuestros especialistas de la marca Phoenix Contact, en conjunto con el equipo de proyectos logrando la implementación de esta solución compacta, garantizando el funcionamiento total de todo el sistema.
